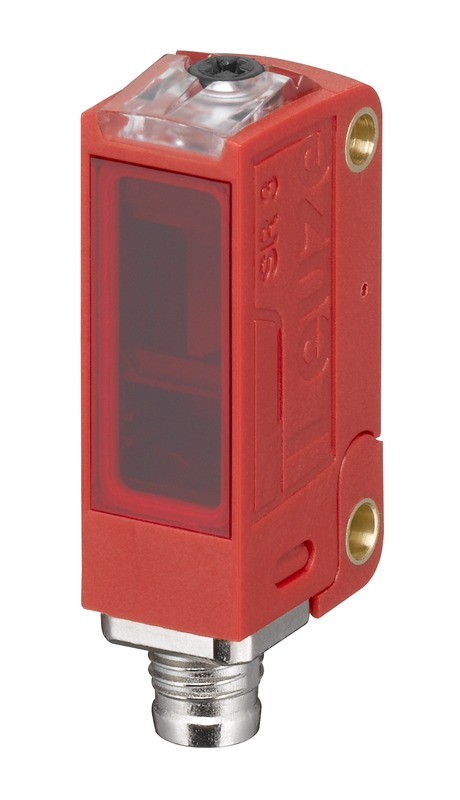

HT3CL1.B/4P-M8
Category: Cisimden Yansımalı
HT3CL1.B/4P-M8
Arka plan bastırmalı sensör
Ürün numarası: 50133614
Urun Detay
| Seri | 3C |
| Çalışma prensibi | Arka plan bastırmalı tarama prensibi |
Optik veriler
| siyah - beyaz hatası | < %10 ila 170 mm |
| Ä°ÅŸletme bölgesi, beyaz %90 | 0,015 ... 0,4 m |
| Ä°ÅŸletme bölgesi, gri %18 | 0,015 ... 0,25 m |
| Ä°ÅŸletme bölgesi, siyah %6 | 0,015 ... 0,17 m |
| Sınır mesafesi | 0,015 ... 0,4 m |
| Ayarlama aralığı | 20 ... 400 mm |
| Işık kaynağı | Lazer, Kırmızı |
| Lazer sınıfı | 1, IEC 60825-1:2014 (EN 60825-1:2014) uyarınca |
| Işık spotu büyüklüÄŸü [sensör mesafesinde] | 1 mm [400 mm] |
| Hatalı açı | tip. ± 2° |
Elektrik verileri
| Koruma devresi | Aşırı gerilim koruması Kısa devre koruması Ters kutup koruması |
Güç verileri
| Besleme gerilimi UB | 10 ... 30 V, DC, artık dalgalanma dahil |
| Artık dalgalanma | 0 ... 10 %, UB |
| Açık devre akımı | 0 ... 20 mA |
Çıkışlar
| Dijital anahtarlama çıkışı sayısı | 2 Adet |
Anahtarlama çıkışı 1
| Anahtarlama elemanı | Transistör, PNP |
| Anahtarlama prensibi | açık anahtarlama |
Anahtarlama çıkışı 2
| Anahtarlama elemanı | Transistör, PNP |
| Anahtarlama prensibi | koyu anahtarlama |
Zaman davranışı
| Anahtarlama frekansı | 3.000 Hz |
| Tepki verme süresi | 0,16 ms |
Bağlantı
Bağlantı 1
| BaÄŸlantı türü | Yuvarlak konnektör |
| Vida diÅŸi büyüklüÄŸü | M8 |
| Malzeme | Metal |
| Kutup sayısı | 4 kutuplu |
Mekanik bilgiler
| Ölçü (G x Y x U) | 11,4 mm x 34,2 mm x 18,3 mm |
| Malzeme gövde | Plastik |
| Plastik gövde | PC-ABS |
| Malzeme lens kapağı | Plastik / PMMA |
| Net ağırlık | 10 g |
| Montaj braketi türü | opsiyonel montaj braketi üzerinden Ä°ki M3 diÅŸli kovanı |
| Malzeme uyumluluÄŸu | ECOLAB |
